Existen múltiples variantes del Arduino. En este caso, usaremos el Arduino UNO que es el más común.
Potencia - USB (1) / Conector de Adaptador (2)
Cada placa Arduino necesita una forma de estar alimentado electricamente. Esta puede ser alimentado desde un cable USB que viene de su ordenador o un cable de corriente eléctrica con su respectivo adaptador. La conexión USB es también cómo va a cargar código en su placa Arduino.
NO utilice una fuente de alimentación superior a 20 voltios, ya que se puede dañar la placa Arduino. La tensión recomendada para la mayoría de los modelos de Arduino es de entre 6 y 12 voltios.
Pines (5V, 3.3V, GND, Analog, Digital, PWM, AREF)
Los pines en la placa Arduino es donde se conectan los cables de un circuito. El Arduino tie…

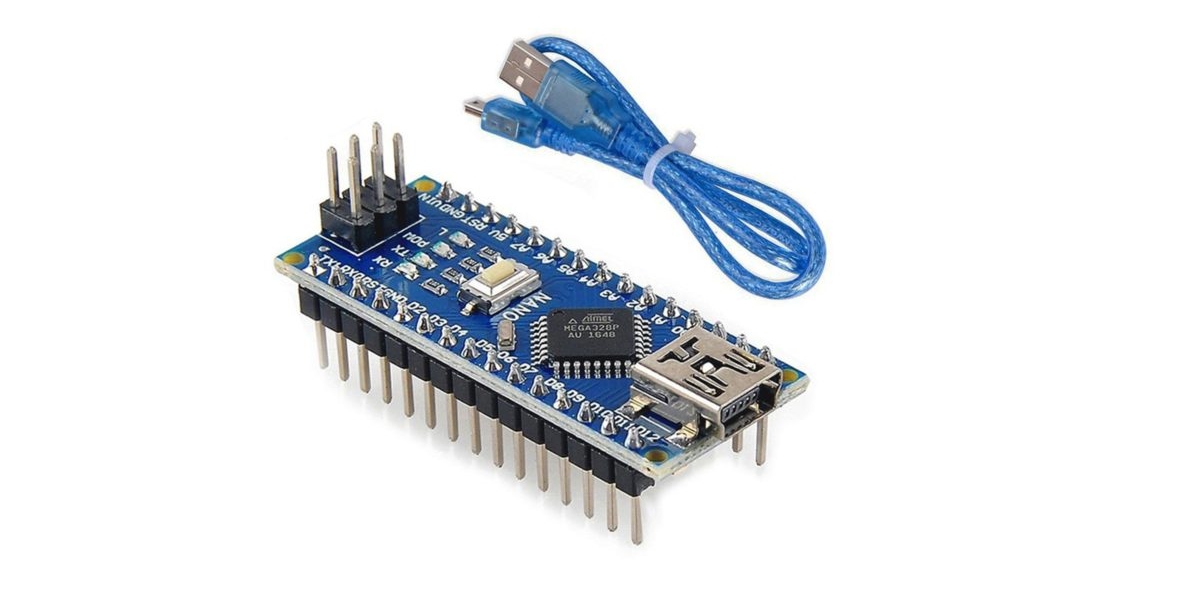

Especificaciones técnicas de Arduino Nano
Microcontrolador Arduino ATmega328
Arquitectura, AVR
Voltaje de operación, 5 V
Memoria flash,32 KB de los cuales 2 KB utilizados por bootloader
SRAM 2 KB
Velocidad del reloj 16 MHz
Pines de E/S analógicas, 8
EEPROM,1 KB
Corriente continua por pin entrada salida, 40 mA (Pines de E/S)
Voltaje de entrada, 7-12 V
Pines de E/S digitales, 22
Salida PWM, 6
Consumo de energía, 19 mA
Tamaño de la placa de circuito impreso,18 x 45 mm
Peso, 7 g
Diferencia entre Arduino Uno y Arduino Nano
Tanto Arduino Uno como Arduino Nano vienen con la misma funcionalidad con poca diferencia en términos de diseño de PCB, tamaño y factor de forma.
Arduino Uno es una placa microcontroladora basada en Atmega328 y viene con 14 pines de E/S digitales, de los cuales 6 son PWM. Hay 6 pines analógicos incorporados en la tarjeta. Esta tarjeta viene con todo lo necesario para soportar el microcontrolador como conexión USB, conector de alimentación, oscilador de 16MHz, botón de reinicio y cabecera ICSP. No se necesita un periférico adicional con la tarjeta para que funcione en la automatización.
Es un dispositivo completo listo para usar que no requiere conocimientos técnicos previos para obtener una experiencia práctica con él. Puedes alimentarlo usando el enchufe de alimentación de CC, la batería o simplemente enchufarlo a la computadora usando un cable USB para empezar.
Arduino Nano es pequeño y compacto en comparación con Arduino Uno. No tiene el conector de alimentación de CC y viene con soporte para Mini USB en lugar del USB normal. Además, la tarjeta Nano viene con dos pines analógicos adicionales, es decir, 8 pines, en comparación con los 6 pines analógicos de la tarjeta Uno. La Nano es amigable con la protoboard mientras que la Uno carece de esta propiedad.
Sin embargo, ambos dispositivos funcionan a 5V, vienen con una clasificación de corriente de 40mA, y 16MHz de la frecuencia del reloj.
a Arduino Nano tiene funcionalidades similares a las de Arduino Duemilanove pero con un paquete diferente. La Nano basada en la ATmega328 (Arduino Nano 3.x) incorpora la ATmega328P, la mismaque el Arduino Uno. La principal diferencia entre ellos es que el Arduino Uno se presenta en forma de PDIP (Plastic Dual-In-line Package) con 30 pines y la Arduino Nano está disponible en TQFP (plastic quad flat pack) con 32 pines. Los 2 pines adicionales de la Arduino Nano sirven para las funcionalidades del ADC, mientras que UNO tiene 6 puertos ADC pero la Nano tiene 8 puertos ADC.
Aprende los proyectos básicos que puedes hacer con Arduino en este Artículo
La placa Arduino Nano no tiene una toma de alimentación DC como otras placas Arduino, sino que tiene un puerto mini-USB. Este puerto se utiliza tanto para la programación como para la monitorización en serie. La característica fascinante de Nano es que elegirá la fuente de energía más fuerte con su diferencia de potencial, y la fuente de energía que selecciona el puente no es válida
Arduino Nano es una placa microcontroladora pequeña, compatible, flexible y fácil de usar, desarrollada por Arduino.cc en Italia, basada en ATmega328p ( Arduino Nano V3. ... Cada uno de estos pines digitales y analógicos tiene asignadas múltiples funciones, pero su función principal debe configurarse como entrada o salida.
El arduino es una placa que tiene todos los elementos necesarios para conectar periféricos a las entradas y salidas de un microcontrolador. Es decir, es una placa impresa con los componentes necesarios para que funcione el microcontrolador y su comunicación con un ordenador a través de la comunicación serial
ARDUINO UNO | ARDUINO NANO |
Utiliza micro controlador de la serie ATMega328p. | Utiliza el micro controlador ATMega328. |
Utiliza un voltaje de operación de 5v. | Voltaje de operación de 5v. |
Tiene 20 pines digitales. | 20 pines digitales. |
Tiene una corriente continua por pin de 20 mA. | Tiene una corriente continua en el pin del 40 mA. |
Tiene un convertidor USB a serie de ATMega. | Un convertidor USB a serie de FTDI 232. |
Tiene 6 entradas analógicas. | Tiene 8 entradas analógicas. |
Tiene 6 salidas PWM | 6 salidas PWM. |
- Sensor ultrasonido HC-SR04: es un sensor de distancia que utiliza el ultrasonido para determinar la distancia de un objeto en un rango de 2 a 450 cm. Posee dos transductores: un emisor y un receptor piezoeléctricos con la electrónica necesaria para su funcionamiento. Este sensor permite medir la distancia mediante el ultrasonido, para usar en un arduino.
- Servomotor para Arduino: es un dispositivo que se puede ubicar en cualquier posición dentro de su rango de operación y se puede mantener estable en la posición. Tiene un motor de corriente continua, una caja reductora, un potenciómetro y con el margen de funcionamiento normal. Este servomotor permite tener un control preciso con capacidades que un motor normal no tiene.
- Potenciómetro 2K Pack X 5 para Arduino: el potenciómetro permite modificar el voltaje de forma lineal. Tiene tres pastillas: una esta conectada a la fuente, otra al GND y la ultima es la salida del potenciómetro. Ayuda a ajustar el voltaje y la corriente eléctrica.
- Sensor de movimiento infrarrojo PIR HC-SR501 para Arduino: mide la luz infrarroja que irradia de los objetos a su alrededor, también puede ajustar el tiempo de activación y la sensibilidad del sensor. El sensor tiene 3 pines y 2 potenciómetros que ajustan lo anterior. Estos sensores infrarrojos se utilizan para la detección de movimiento.
- Modulo sensor infrarrojo TCRT5000 - seguidor línea para Arduino: Este sensor detecta obstáculos con alta precisión a una distancia hasta de 12 mm. Tiene salidas analógica y digitales, también posee un emisor de luz infrarroja y un fototransistor que recibe la luz reflejada por el obstáculo. El sensor detecta la luz reflejada cuando un objeto pasa frente al sensor.
- Higrómetro sensor de humedad del suelo Arduino Modulo HI-69: este sensor detecta la humedad del suelo. Tiene una tarjeta electrónica y una sonda con dos almohadillas, que ayuda a detectar el contenido de agua. Detecta cuando el suelo esta demasiado seco o húmedo.
- Sensor detector de lluvia agua FC-37 Arduino: este sensor detecta las gotas de lluvia. Tiene dos contactos unidos a una pistas conductoras entrelazadas entre si, que al colocar agua sobre la superficie se pone en contacto con ambos conductores, donde es detectado por el sensor. Detecta y responde a las gotas de humedad, activando la alarma.
- Display 7 segmentos 4 dígitos I2C para Arduino: es un modulo de pantalla de 12 pines con un tubo digital y con un punto de reloj. Posee 4 pines de conexión: el de tierra, voltaje, la salida de datos y la señal del reloj. Puede ser utilizado para visualizar la hora o un proposito general con números.
- Sensor presencia obstáculos infrarrojo IR para Arduino: es un dispositivo que detecta la presencia de un objeto mediante la reflexión que produce la luz. Tiene un LED de luz infrarroja, un potenciómetro y un fotodiodo, que recibe la luz reflejada por el obstáculo. Ayuda a evitar obstáculos, detecta su presencia y contiene sistemas de seguridad.
- Modulo bluetooth HC-06 compatible para Arduino: permite conectar el Arduino con un celular, PC o Smartphone. Tiene un regulador y dispone 4 pines. El modulo transmite al dispositivo todos los datos que recibe desde el Arduino.
